Compressor de ar móvel movido a diesel

Referência do produto

Escopo Padrão de Fornecimento

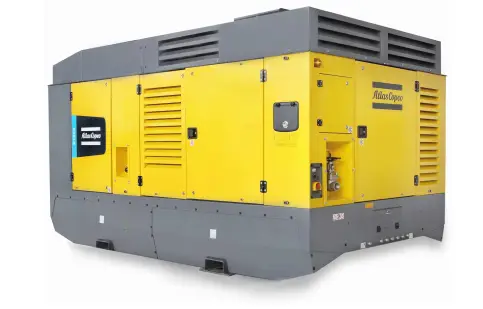

Os Atlas Copco X1300, Y1300 e XRS 1500-20 são compressores de parafuso com injeção de óleo, silenciados, de dois estágios, movidos por motor diesel Cummins de seis cilindros e refrigeração líquida.

A unidade consiste em dois elementos compressores de alta eficiência, motor diesel, refrigeração, separação ar/óleo e sistemas de controle - todos fechados dentro de um invólucro de aço revestido de energia com amortecimento acústico.

Especial atenção foi dada à qualidade geral do produto, facilidade de uso, facilidade de manutenção e operação econômica para garantir o melhor custo de propriedade da categoria

Modelos Disponíveis

Características

• DrillAir™

• Oiltronix™ V2

• Economia adicional de combustível de 3%

• Novo conceito de navio separador de óleo

• XPR

• Aumento de fluxo dinâmico

Benefícios

• Aumento de 30% na velocidade de perfuração e cobertura de uma ampla gama de aplicações com um único compressor

• Alta confiabilidade do sistema, evitando a formação de água no sistema de óleo do compressor e prolongando a vida útil do elemento

• Nenhuma válvula reguladora manual ou linhas reguladoras de pressão eliminam os problemas de congelamento associados

• Economize 1 hora para alteração de OSE

• Oferece alcance estendido para cobrir mais aplicações

• Oferece 10% mais fluxo durante a lavagem e reabastecimento da haste

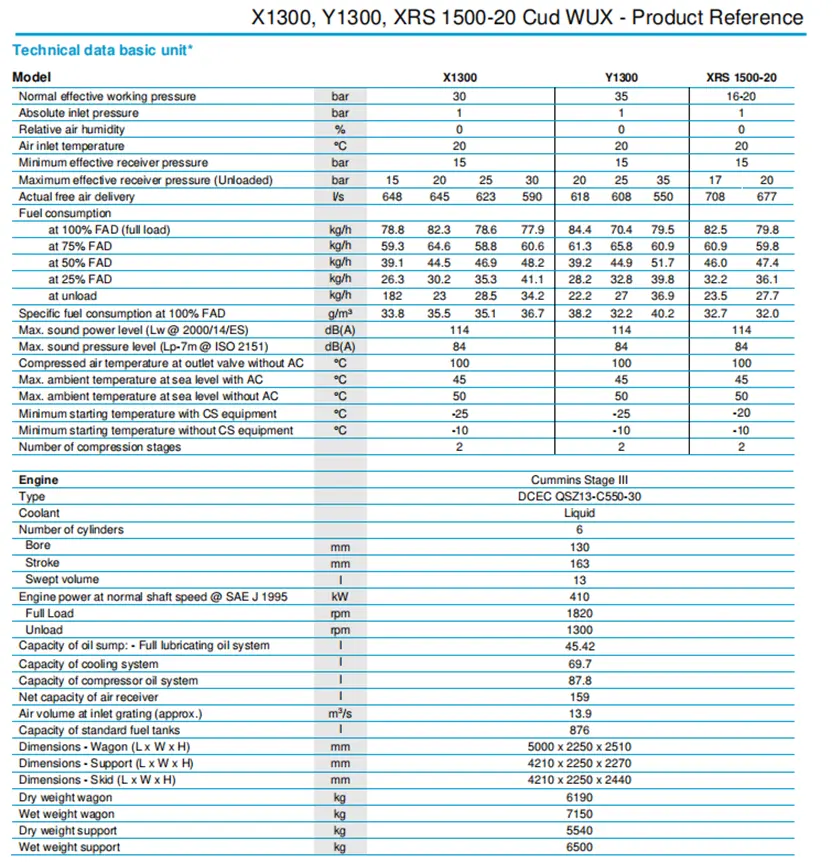

Parâmetros Técnicos

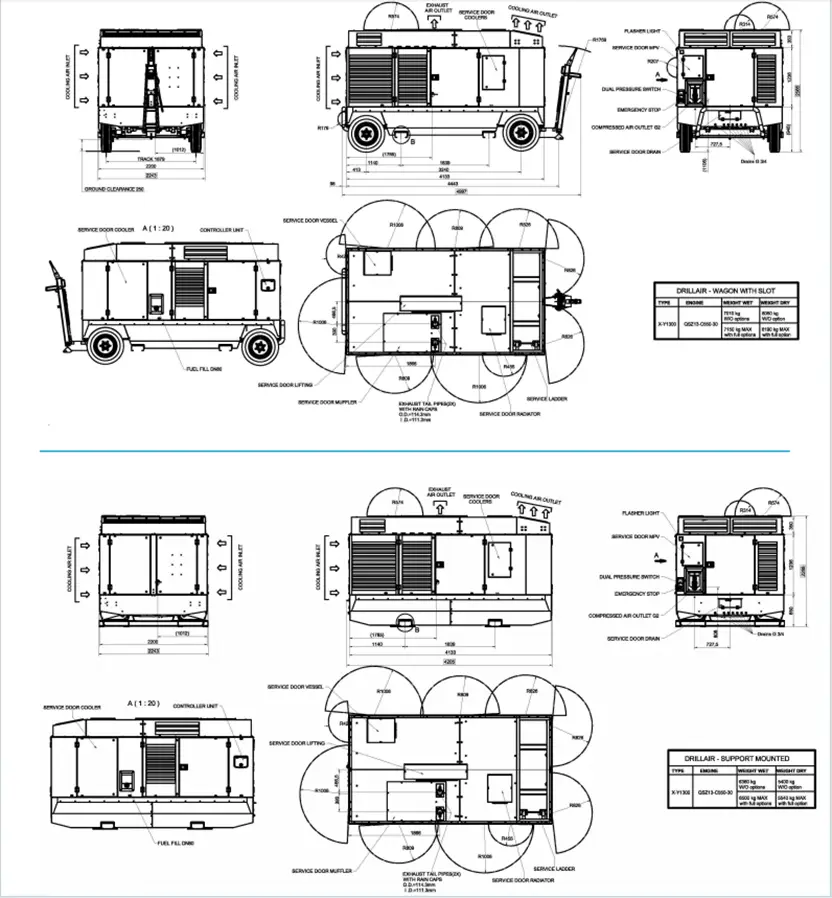

Especificações e dimensões

Dados principais

Elemento Compressor

A qualidade de um compressor pode ser medida através da confiabilidade, eficiência e durabilidade do elemento compressor utilizado. Através de décadas de experiência no projeto de elementos compressores, o resultado é a produção dos compressores mais eficientes e confiáveis ​​do mercado.

Separador de Ar/Óleo

A separação do ar e do óleo é obtida através de um separador de óleo centrífugo combinado com um elemento filtrante.

Projetado para uma pressão máxima de trabalho mais alta, o separador é equipado com uma válvula de alívio de segurança de alta pressão selada, válvula de pressão mínima, válvula de purga automática e regulador de pressão.

Sistema de resfriamento

O motor é fornecido com resfriador de líquido e intercooler e o compressor é fornecido com resfriador de óleo. O sistema de resfriamento foi projetado adequadamente para operação contínua em condições ambientais de até 50°C, com todas as portas da cobertura fechadas.

Sistema de regulação do compressor

O sistema de regulação do compressor de ar móvel movido a diesel consiste em filtros de ar, um receptor de ar/separador de óleo, elemento compressor, um conjunto de válvula de entrada com válvula de entrada e uma válvula de purga; tudo controlado por um sistema de regulação eletrônica.

O sistema de regulação variável proporciona controle total da pressão e vazão do compressor. Ele controla a pressão do vaso e o fluxo de saída medindo a pressão e a temperatura do ar em vários pontos e controla a válvula de entrada de ar, a velocidade do motor e a válvula de purga correspondentes aos valores medidos.

O consumo económico de combustível é assegurado pelo regulador de velocidade totalmente automático, que adapta a velocidade do motor às necessidades de ar.

Saídas de descarga

O ar comprimido está disponível a partir de 1 x G2.

Motor

Motor Diesel Cummins

O compressor de ar móvel movido a diesel é acionado por um motor diesel Cummins QSZ13-C550-30 de seis cilindros e refrigeração líquida. A potência do motor é transmitida ao elemento compressor através de um acoplamento reforçado.

Sistema Elétrico

O X1300, Y1300 e XRS 1500-20 estão equipados com um sistema elétrico de aterramento negativo de 24 volts.

Instrumentação – XC4003

O painel de controle do XC4003 está localizado na parte frontal da cobertura do compressor.

O controlador intuitivo Atlas Copco XC4003 é fácil de operar com todas as funções convenientemente ao seu alcance. O controlador também gerencia o sistema operacional da ECU do motor e uma série de avisos de segurança e desligamentos em vários parâmetros (listados abaixo).

Funcionalidade do controlador XC4003:

• Tela principal

- Pressão do Vaso

- Nível de combustível

- Horas de funcionamento

-RPM

- Fluxo de ar CFM

• Configurações Gerais

- Regeneração Estacionária DPF

- Diagnóstico do motor

- Início/Carga/Parada Automática

- Idiomas

- Unidades de Medida

• Medições

- Consumo de combustível

- Temperatura do líquido refrigerante do motor

- Temperatura do elemento compressor

- Pressão do Vaso

- Carga do motor

- Pressão do óleo do motor

- Carga de fuligem DPF

- Temperatura do Combustível

- Tensão da bateria

- Pressão Regulatória

- Horas carregadas/descarregadas

- Inícios bem-sucedidos/malsucedidos

- Temporizadores de serviço (2)

• Controles Operacionais

- Fluxo predefinido ou pressão operacional

• Serviço

- Tendências de dados

- Backup do projeto

• Alarme

- Alarmes ativos

- Histórico do registro de eventos

- Histórico de registro de alarmes

Dispositivos de segurança

O compressor é equipado de série com dispositivos de segurança para o compressor e o motor. A unidade será completamente desligada se:

- Aumento da temperatura do óleo do motor muito alto

- Queda de pressão do óleo do motor muito baixa

- A temperatura de saída do ar comprimido sai da faixa especificada.

- Baixo nível de combustível

O motor de partida também é protegido contra sobrecarga devido à operação por período excessivo ou quando o motor estiver funcionando.

Carroceria

O compressor de ar móvel movido a diesel é fornecido como padrão com uma cobertura de aço revestida de zinco com acabamento em pintura a pó, proporcionando excelente proteção contra corrosão.

Portas largas proporcionam acesso completo para manutenção a todos os componentes.

Padrões de fabricação e ambientais

O X1300, Y1300 e XRS 1500-20 são fabricados seguindo rigorosas regulamentações ISO 9001 e por um Departamento Ambiental totalmente implementado.

Sistema de Gestão atendendo aos requisitos da ISO 14001. Foi dada atenção para garantir o mínimo impacto negativo ao meio ambiente.

Documentação Fornecida

A unidade é entregue com os seguintes documentos e certificados:

- Lista de peças de reposição para compressor.

- Manual de instruções do compressor e do motor.

- Certificado de teste de máquina.

- Certificado da embarcação.

Cobertura de garantia

• Consulte a apresentação do produto para obter informações sobre garantia.

• Programas de Garantia Estendida estão disponíveis; entre em contato com seu representante de vendas local para obter mais informações.

*Nota: Devido às melhorias contínuas nos produtos, as especificações técnicas estão sujeitas a alterações sem aviso prévio.
