Compressor de ar de parafuso sem óleo

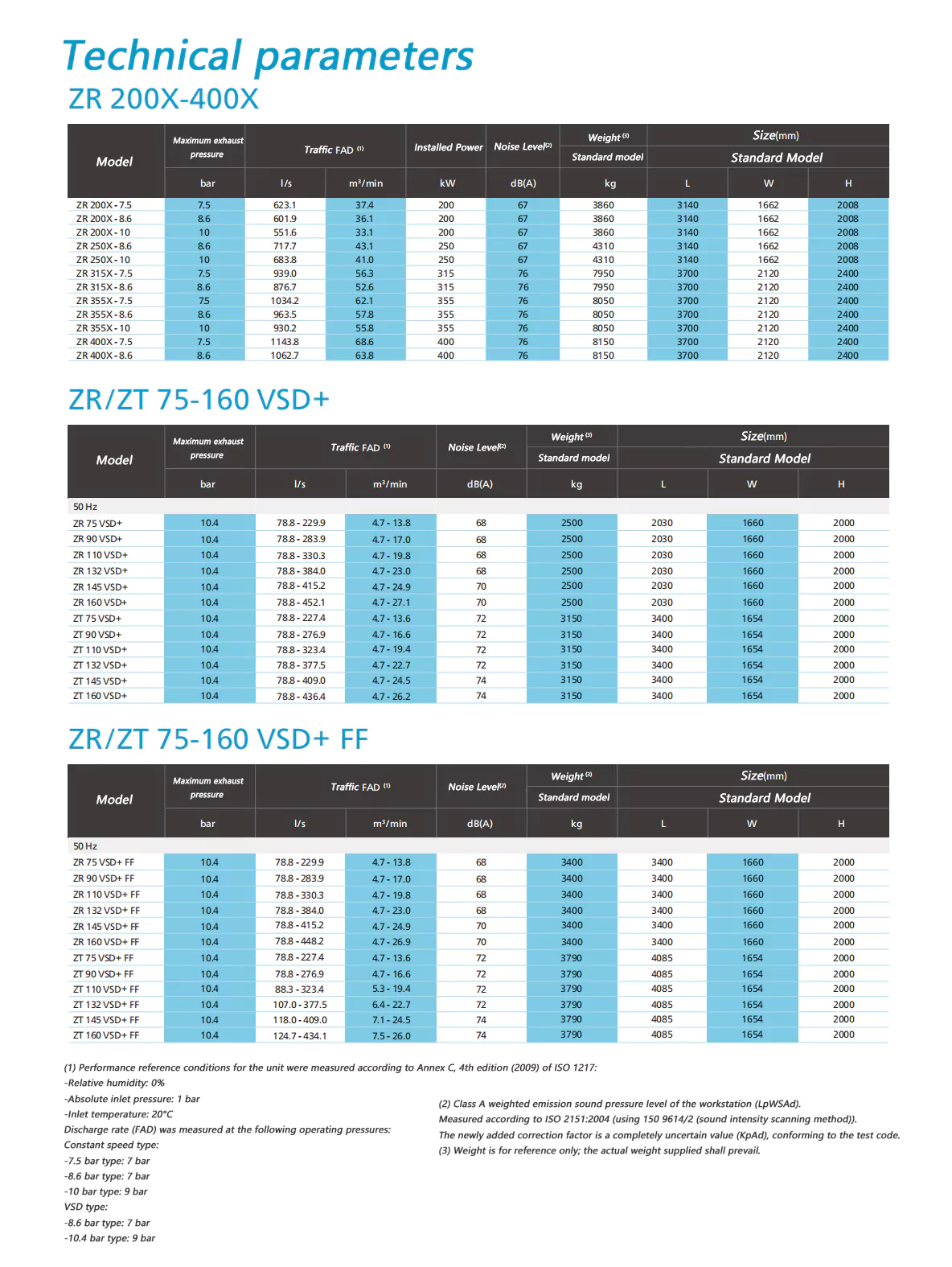

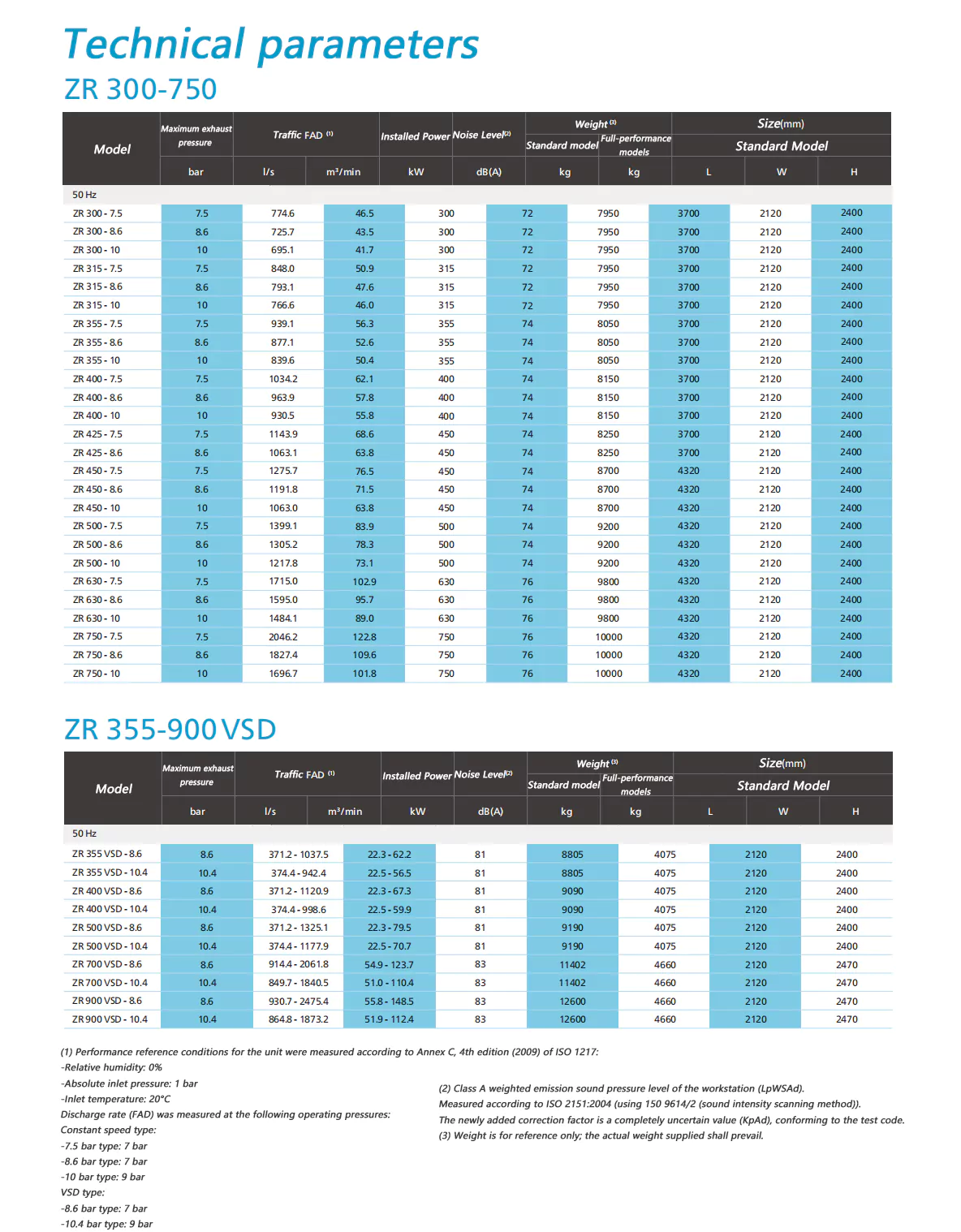

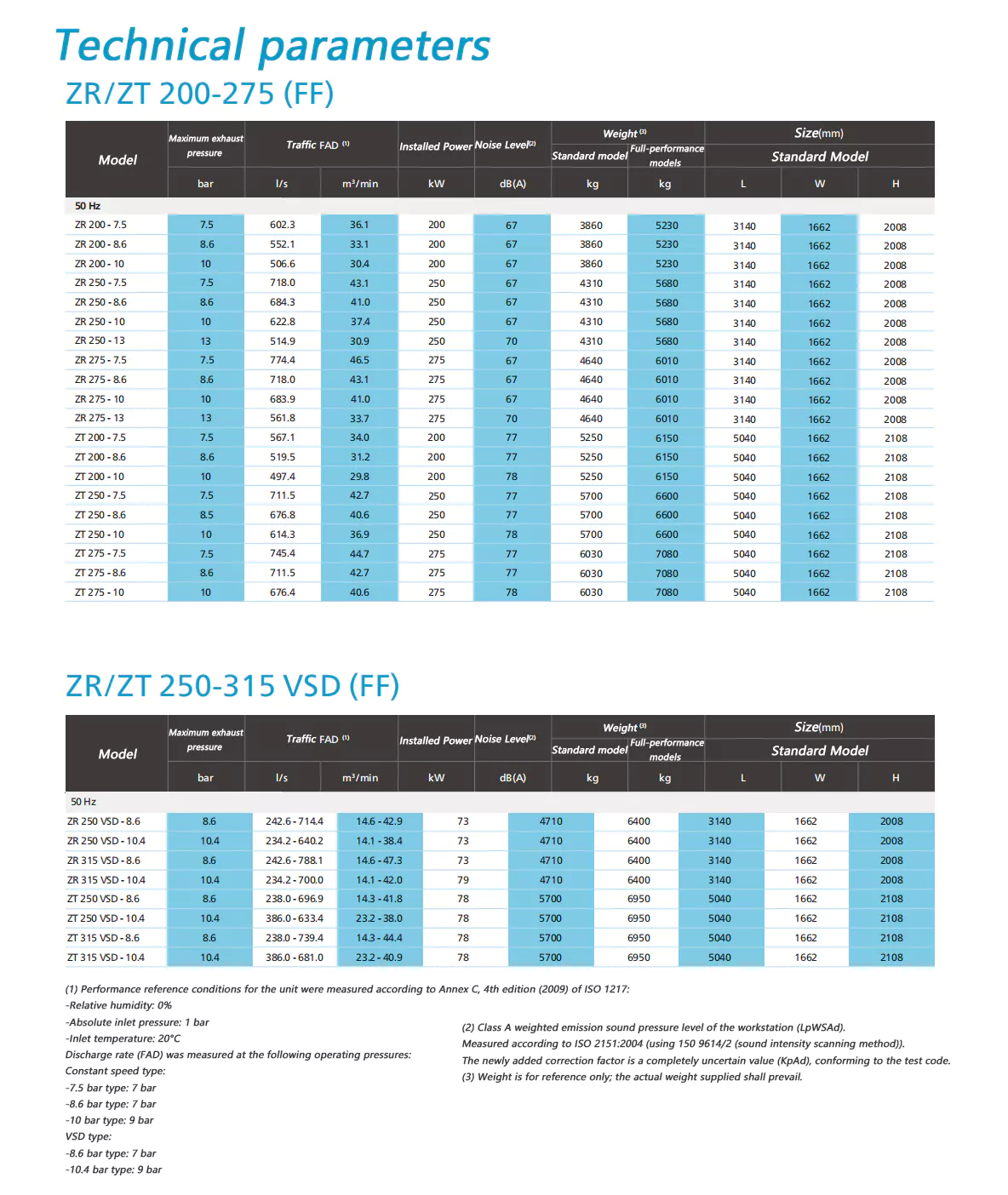

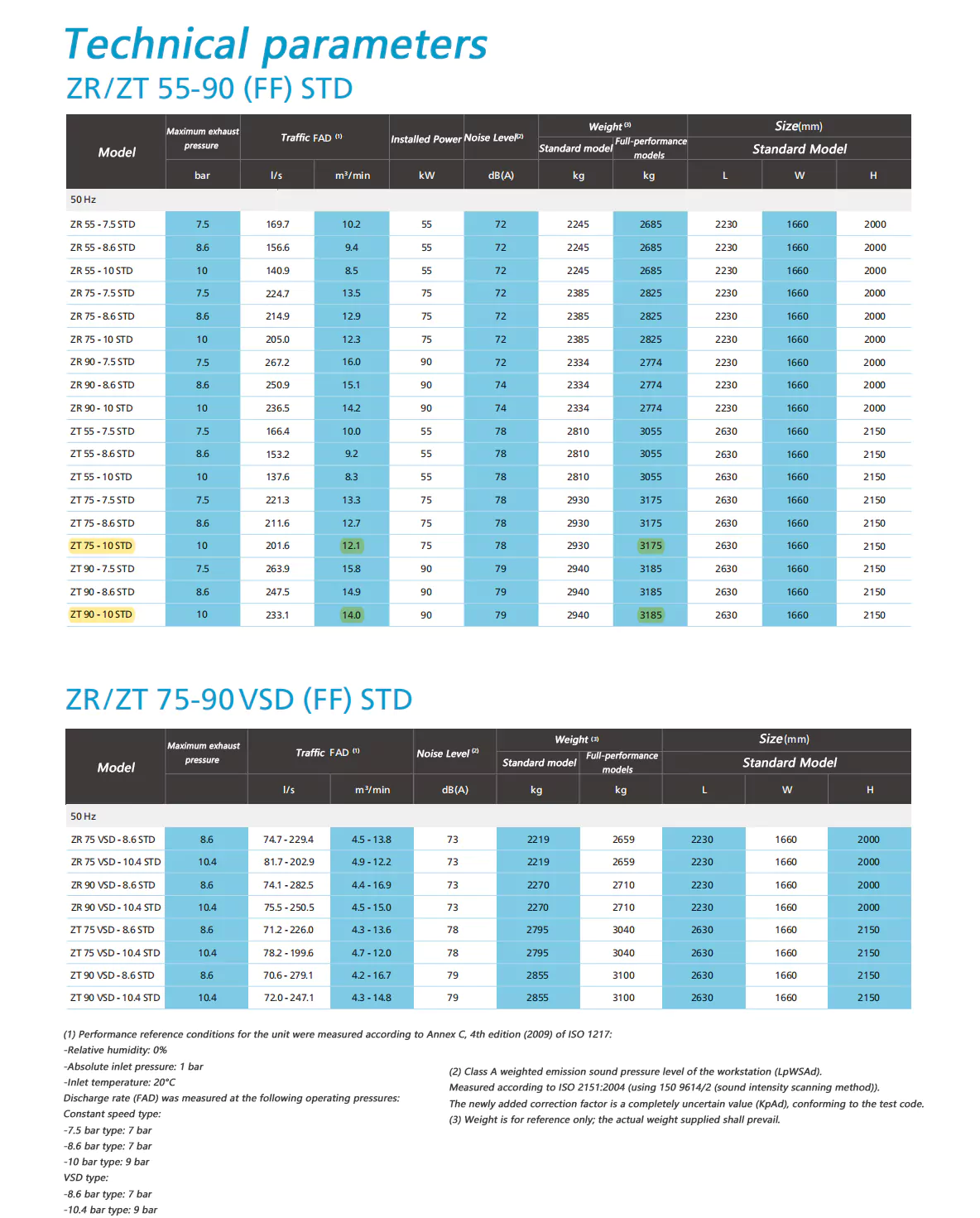

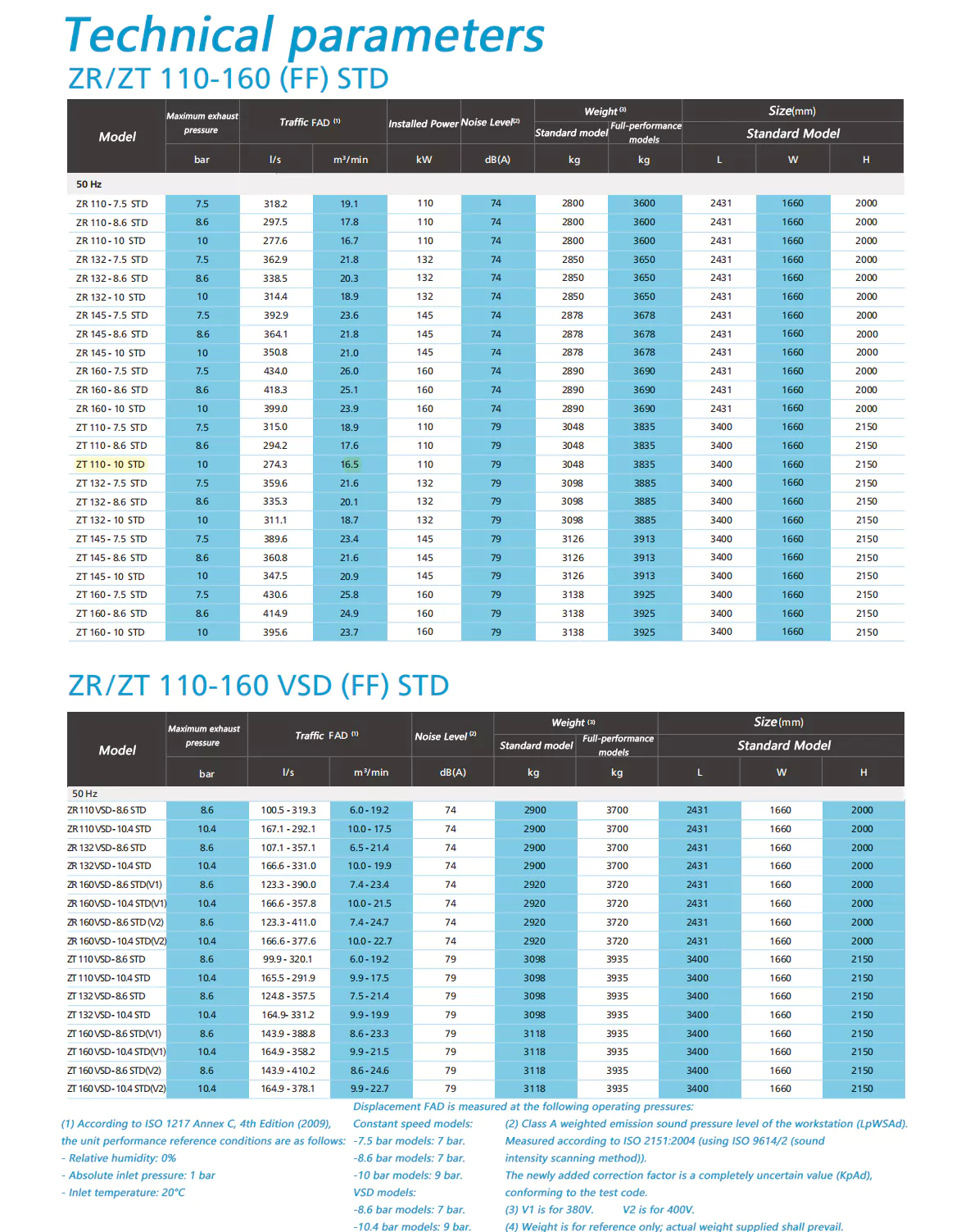

Parâmetros principais

Deslocamento: 4,2-148,5m³/min

Potência: 55-900 kW

Padrão da Indústria

O ar isento de óleo é usado em uma ampla gama de indústrias onde a qualidade do ar é crítica para produtos finais e processos de produção, incluindo alimentos e bebidas, produtos farmacêuticos, petroquímicos, semicondutores e eletrônicos, médicos, pintura automotiva e têxteis. Nessas aplicações exigentes, mesmo a contaminação mínima do óleo pode causar paralisações dispendiosas ou danos ao produto.

Pioneiro em tecnologia de ar isento de óleo

Nos últimos 60 anos, a Atlas Copco tem se dedicado à pesquisa e ao desenvolvimento da tecnologia de compressores de ar de parafuso isentos de óleo, lançando vários compressores de ar e sopradores isentos de óleo para fornecer ar limpo aos clientes. Através de pesquisa e desenvolvimento contínuos, a Atlas Copco alcançou mais uma vez um novo marco, tornando-se o primeiro fabricante de compressores de ar a obter com sucesso a certificação CLASSE 0.

Eliminando Riscos

Para satisfazer os requisitos rigorosos dos seus clientes, a Atlas Copco contratou a renomada organização de testes TÚV para testar os seus compressores e sopradores isentos de óleo. A TÚV empregou métodos de teste rigorosos, examinando todas as formas possíveis de óleo em uma ampla faixa de temperatura e pressão, e não encontrou nenhum vestígio de óleo no fluxo de ar de saída.

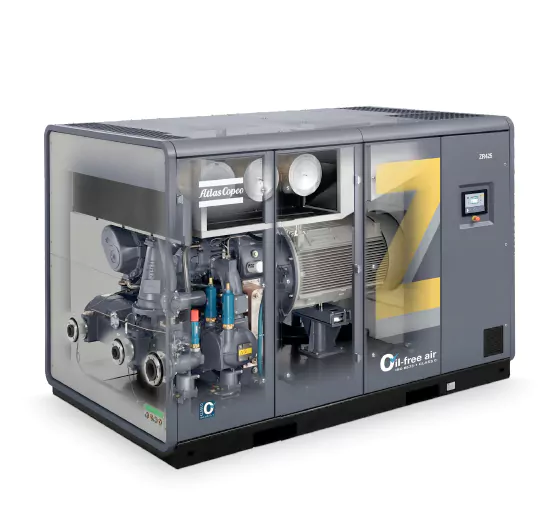

Tecnologia madura de parafuso sem óleo Z, modelos ZR refrigerados a água

①Cabeça de compressor sem óleo premium

• O design exclusivo da vedação tipo Z garante ar comprimido limpo, de alta qualidade e isento de óleo.

• O revestimento premium do rotor da Atlas Copco garante alta eficiência e durabilidade.

• Camisa de resfriamento.

②Controlador de unidade Elektronikon® avançado

• Controla simultaneamente o compressor de ar de parafuso isento de óleo e o secador através de um sistema de controle integrado.

• Fornece monitoramento geral do status de desempenho do sistema por meio de instruções de manutenção proativa, alarmes de falha e funções de desligamento de segurança.

• Vários idiomas de exibição disponíveis.

• Projetado especificamente para conexão ao controle horizontal do sistema ES,

integrado com protocolos de comunicação de série padrão.

③Adicionar/descarregar válvula

• Não é necessário fornecimento de ar externo.

• Válvulas de entrada e ventilação intertravadas mecanicamente.

• Potência de descarga extremamente baixa.

④Resfriador de alta eficiência e separador de água

• Feixe de tubos em aço inoxidável resistente à corrosão.

• Soldagem robótica altamente confiável; livre de vazamentos.

• Aletas em alumínio em forma de estrela para maior área de troca de calor.

• O separador de água projetado em labirinto separa eficazmente o condensado do ar comprimido.

⑤Motor de alta eficiência + VSD

• O motor TEFC IP55 evita a entrada de poeira e produtos químicos.

• Operação contínua sob condições adversas de temperatura ambiente.

• Economia direta de energia de até 35% com motor de acionamento de frequência variável (VSD).

• Faixa de vazão ajustável de 30% a 100%.

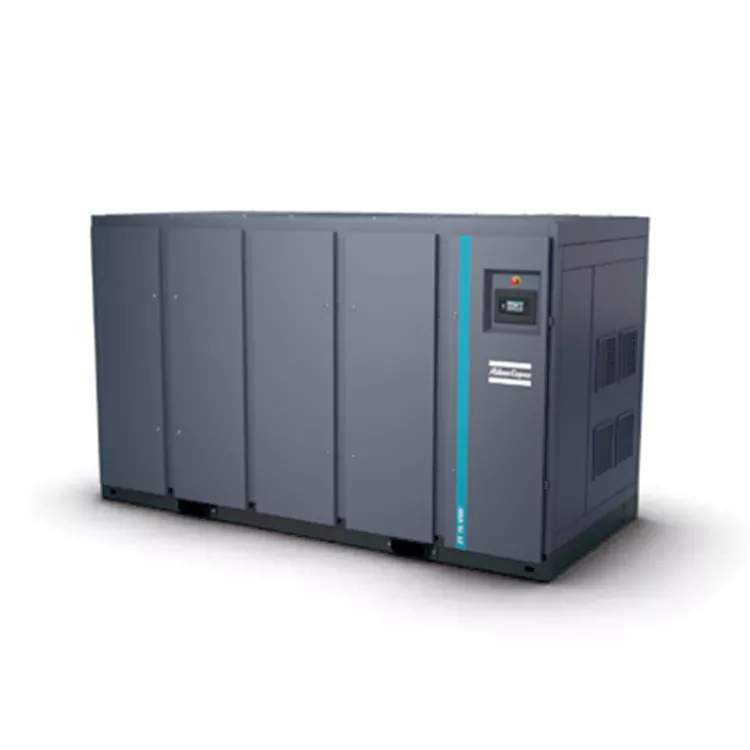

O modelo ZT refrigerado a ar apresenta um design abrangente e excepcional.

①Emprega engrenagens AGMA A5/DIN Grau 5

• Longa vida útil

• Baixa perda de transmissão, reduzindo ruído e vibração.

②Rotor de compressor sem óleo premium

• O compressor de parafuso rotativo isento de óleo fornece ar de alta qualidade.

• O revestimento superior do rotor e a camisa de resfriamento garantem a eficiência geral do compressor.

③Rolamentos superiores do rotor

• Mantenha alta estabilidade sob diversas condições de carga.

• Adapta-se facilmente às variações de carga.

④Resfriador de ar de alta eficiência

• Pré-resfriador em aço inoxidável com dissipador de calor.

• Desempenho superior de troca de calor.

• Fácil de limpar.

• Ventilador de resfriamento radial de baixo ruído e baixo consumo de energia.

⑤VSD integrado

• Economia direta de energia de até 35% com a ajuda de um motor de acionamento de frequência variável (VSD).

• Perdas de descarga significativamente reduzidas.

• Sem ventilação, evitando que o ar comprimido seja desperdiçado na atmosfera.

• Faixa de ajuste de vazão de 30% a 100%.

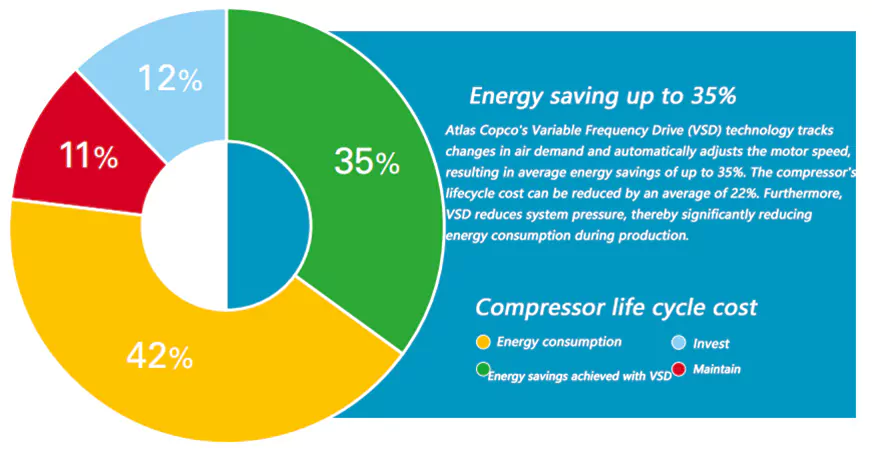

Drive de frequência variável (VSD): reduzindo custos de energia

O consumo de energia representa mais de 80% do custo total do ciclo de vida de um compressor de ar de parafuso isento de óleo. Além disso, a electricidade utilizada na produção de ar comprimido representa mais de 40% dos custos totais de electricidade de uma fábrica. Para reduzir os custos de energia, a Atlas Copco foi pioneira na tecnologia de acionamento de frequência variável (VSD) na indústria de ar comprimido. O VSD não só economiza quantidades significativas de energia, mas também protege o meio ambiente para as gerações futuras. Graças ao investimento contínuo nesta tecnologia, a Atlas Copco é capaz de oferecer a mais ampla gama de compressores VSD integrados do mercado.

Os recursos exclusivos do VSD integrado da Atlas Copco

1. Elektronikon* controla simultaneamente o compressor e o inversor integrado, garantindo uma operação segura.

2. O VSD oferece seleção flexível de pressão de 4 a 10 bar, reduzindo os custos de eletricidade.

3. Inversor e motor personalizados (com rolamentos protegidos) proporcionam alta eficiência em toda a faixa de velocidade.

4. O motor foi projetado especificamente para operação em baixa velocidade, considerando totalmente os requisitos de resfriamento do motor e do compressor em baixas velocidades.

5. Todos os compressores VSD da Atlas Copco são certificados e licenciados. A operação do compressor não afeta equipamentos externos e vice-versa.

6. Componentes mecânicos reforçados garantem que a faixa de velocidade operacional dos principais componentes seja controlada abaixo dos níveis críticos de vibração.

7. O inversor de alta eficiência embutido no gabinete de controle elétrico garante a operação estável do compressor em temperaturas ambientes de até 50°C/122°F (temperatura operacional padrão de até 40°C/104°F).

8. Não existe uma “janela de velocidade” que aumente o consumo de energia ou afete a estabilidade da pressão líquida; a faixa de ajuste da vazão de gás do compressor é tão baixa quanto 75%.

9. As flutuações de pressão na tubulação devem ser mantidas dentro de 0,10 bar (1,5 psi).

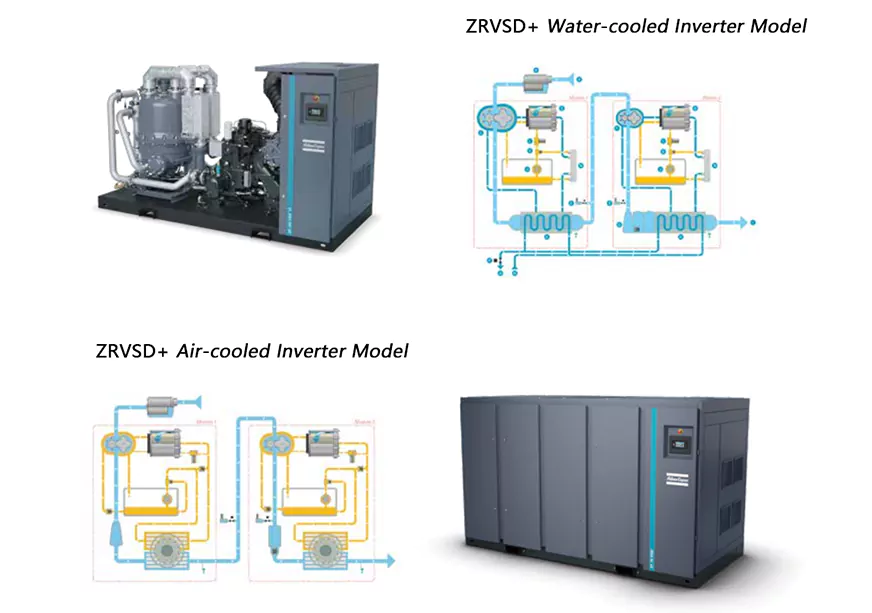

Unidade inversora de ímã permanente duplo Atlas Copco ZVSD+

• O compressor de ar de parafuso isento de óleo adota uma nova geração de cabeçotes de compressor altamente eficientes para melhorar a eficiência da compressão.

• Cada um dos cabeçotes do compressor de alta e baixa pressão está equipado com um motor de frequência variável de ímã permanente (IE5) de alta eficiência IP66, que ajusta a velocidade em tempo real de acordo com as mudanças na demanda de ar comprimido, economizando energia e melhorando a eficiência.

• Rolamentos lubrificados a óleo confiáveis.

• O conversor de frequência personalizado da Atlas Copco permite o ajuste de frequência de alta vazão entre 20% e 100%.

• O design compacto economiza espaço de instalação.
