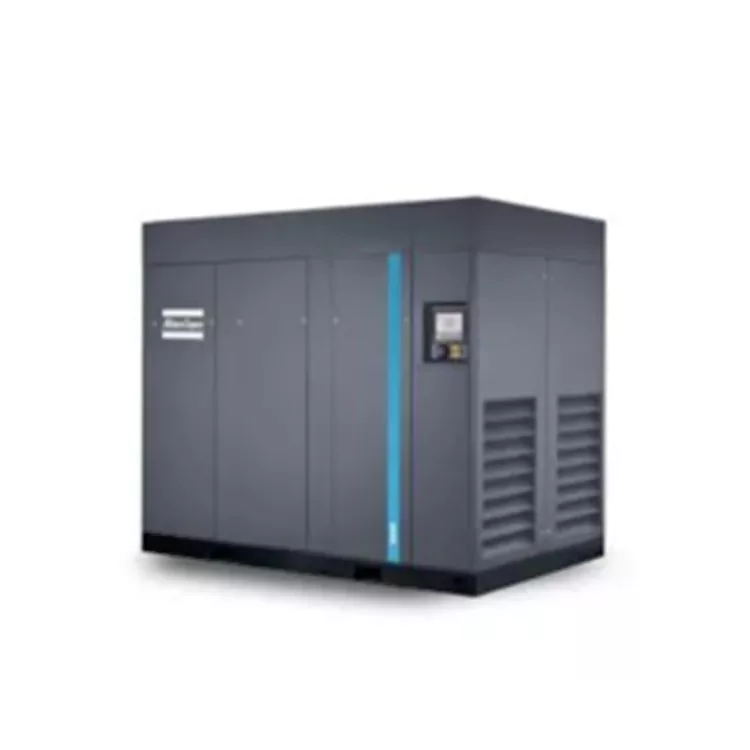

Compressor de ar de parafuso sem óleo de baixa pressão

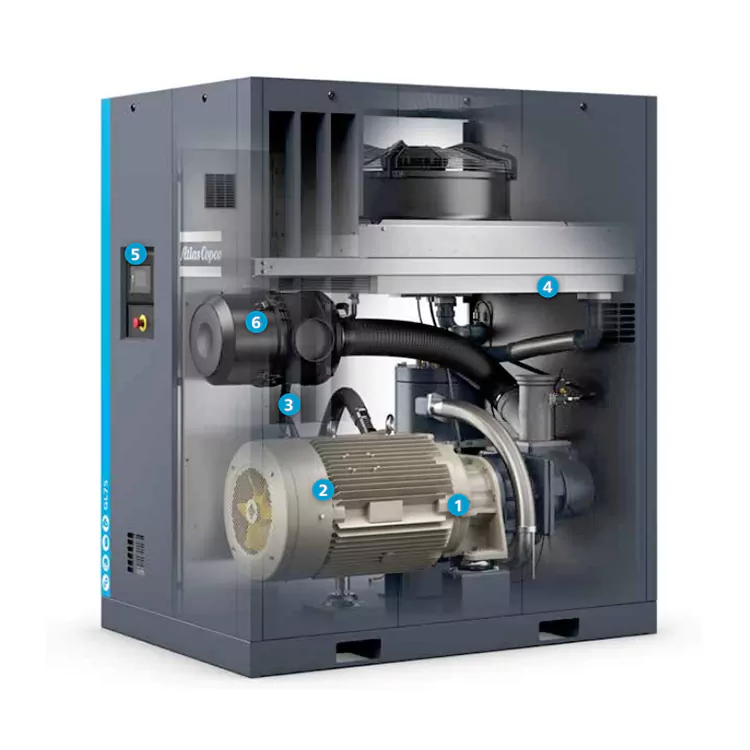

Vantagens do produto

Sistema de acionamento livre de manutenção

• Livre de manutenção, totalmente fechado, evitando a entrada de poeira e detritos

• O compressor de ar de parafuso isento de óleo e de baixa pressão é adequado para ambientes agressivos

• Transmissão por engrenagem de alta eficiência, sem perda de eficiência dos acoplamentos

• A temperatura ambiente operacional máxima para o modelo padrão é 46˚C e para o modelo de alta temperatura é 55˚C

Motor ultraeficiente

• Classe de eficiência do motor IE4

• Classe de proteção IP55, classe de isolamento F, classe de aumento de temperatura B

• A extremidade sem acionamento adota rolamentos livres de manutenção lubrificados com graxa

•  Adequado para operação contínua em ambientes agressivos

Filtro de óleo giratório robusto

• Filtre com eficiência as impurezas do óleo para prolongar a vida útil das peças

•O filtro de óleo está equipado com uma válvula de desvio

Resfriador de óleo e pós-arrefecedor independente de design supergrande

•A baixa temperatura na saída do rotor garante a longa vida útil do óleo

•O separador mecânico de vapor-água integrado pode remover quase 100% da água condensada

•O design de alívio de tensão elimina choque térmico no trocador de calor

Controlador de tela sensível ao toque Elektronikon®

•Controle remoto, saída de alarme, planos de manutenção e reparos e diagnóstico de rede estão todos disponíveis

•O diagnóstico remoto Smartlink integrado maximiza o desempenho do sistema de compressor de ar e alcança conservação de energia

•Diagnóstico de múltiplos compressores (2,4 e 6 unidades em controle conjunto são opcionais)

•Filtro de entrada de ar resistente

• O compressor de ar de parafuso sem óleo de baixa pressão pode remover 99,9% da poeira de partículas grossas, melhorando a proteção dos componentes do compressor

• Vida útil extremamente longa

Atlas GL 37-75 apresenta excelente eficiência, excelente qualidade de ar comprimido, baixo consumo de energia sob condições estáveis ​​de uso de gás e características inteligentes que garantem eficiência e confiabilidade. É adotado o controlador de toque Elektronikon, com diagnóstico remoto em tempo real e sugestões de otimização fornecidas pelo SMARTLINK, bem como OPCUA para integração em sistemas de produção.

Parâmetros técnicos do Atlas GL 37-75

As dimensões de especificação do Atlas GL 37-75

Parâmetros principais

Os parâmetros de desempenho da unidade são medidos de acordo com ISO1217, Anexo C e 2009

Teste de nível de pressão sonora da estação de trabalho: LpWSA (ref 20 μPa) dB(A)(erro: 3dB(A))

O nível de ruído é medido de acordo com os padrões ISO2151 e ISO9614

O FAD é medido nas seguintes pressões de trabalho: 5 bar para o modelo de 5,5 bar

Condições operacionais de referência: Pressão absoluta de admissão: 1 bar

Temperatura de entrada de ar: 20°C

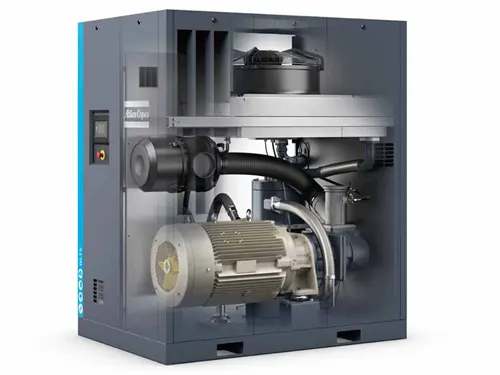

A estrutura principal do compressor de ar Atlas GL 37-75

1. Seção da unidade principal: Inclui a válvula de admissão, válvula de escape, sistema de transmissão, etc., que são usados ​​para obter entrada, compressão e exaustão de ar.

2. Sistemas auxiliares: incluindo o sistema de óleo lubrificante, sistema de água de resfriamento, sistema de controle elétrico, etc., são usados ​​para garantir o funcionamento normal do compressor de ar.

O processo de trabalho do compressor de ar Atlas GL 37-75

1. Estágio de inicialização: Quando o botão liga / desliga é pressionado, o sistema de controle eletrônico iniciará automaticamente o sistema de lubrificação e o sistema de água de resfriamento do compressor de ar. Ao mesmo tempo, a válvula de admissão abre e o ar entra na unidade principal.

2. Estágio de compressão: À medida que o rotor do parafuso gira, o ar dentro da unidade principal é submetido à força de compressão e a pressão aumenta gradualmente. Neste ponto, a válvula de escape é fechada para evitar que o gás comprimido retorne.

3. Estágio de exaustão: Quando o valor da pressão definida for atingido, o sistema de controle eletrônico ativará automaticamente a válvula de exaustão para descarregar o gás comprimido. Enquanto isso, a válvula de admissão é fechada e o compressor de ar de parafuso sem óleo de baixa pressão entra no estado de espera pela próxima partida.

4. Estágio de desligamento: Quando for necessário interromper o funcionamento do compressor de ar, pressione o botão de desligamento. O sistema de controle eletrônico desligará o sistema de lubrificação e o sistema de água de resfriamento e fechará gradualmente a válvula de admissão e a válvula de escape. Finalmente, o compressor de ar parou de funcionar completamente.

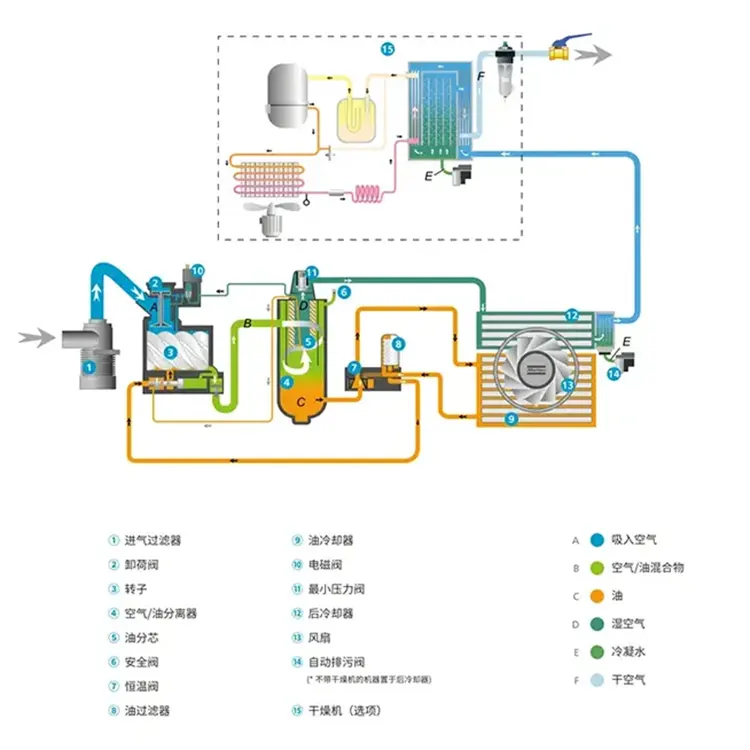

Fluxograma de trabalho do compressor de ar Atlas GL 37-75
