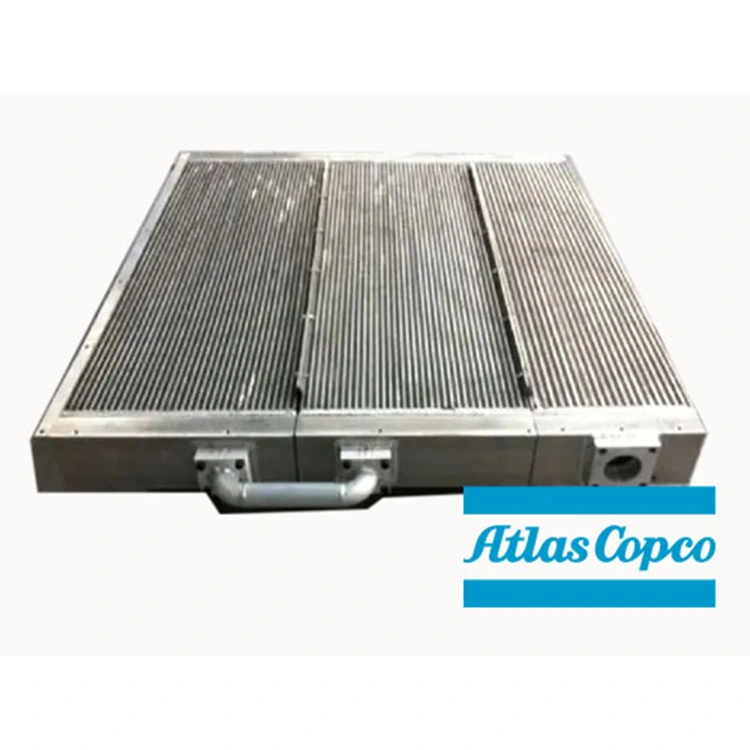

Refrigerador de compressor de ar

No processo de operação do compressor de ar, a compressão do ar produzirá muito calor, se não for liberada a tempo, levará a uma série de problemas, como alta temperatura do equipamento, danos às peças, deterioração do óleo lubrificante, etc. Como componente principal do sistema de resfriamento, o Air Compressor Cooler tem a missão principal de "proteção de resfriamento", e seu desempenho determina diretamente a estabilidade operacional, a vida útil e a eficiência operacional do compressor de ar.

A função principal do refrigerador do compressor de ar não é apenas resfriar o ar comprimido de alta temperatura (geralmente de 100-140 ℃ a 40-50 ℃) e o óleo lubrificante gerado no processo de compressão até uma temperatura operacional segura, para evitar danos de alta temperatura ao motor principal e várias peças, mas também para condensar o vapor de água no ar comprimido em água líquida através do resfriamento e, em seguida, descarregá-lo através do escorredor para obter desidratação e efeito de secagem, reduzindo o risco de corrosão interna e falha do sistema.  Ao mesmo tempo, a redução da temperatura de exaustão também pode reduzir a carga do equipamento de pós-tratamento, melhorar a eficiência operacional de todo o sistema de ar comprimido, atingir o objetivo de economia de energia e redução do consumo e prevenir eficazmente a oxidação e deterioração do óleo lubrificante causada por alta temperatura, envelhecimento das vedações e danos às peças de borracha, além de proteger de forma abrangente a segurança do sistema.

A DC Compressor está profundamente envolvida no campo de equipamentos de compressão de gás há muitos anos, profundamente consciente da importância dos refrigeradores para a operação do equipamento, sempre insiste em fornecer refrigeradores originais da Atlas Copco e constrói uma sólida linha de defesa de dissipação de calor para a operação estável dos equipamentos do cliente desde a fonte.  Nossos produtos abrangem indústrias siderúrgicas, químicas, automotivas, médicas, de novas energias e outras, e forneceram soluções de resfriamento adequadas a milhares de empresas.

O que são os refrigeradores de compressor de ar?

Os resfriadores de compressor de ar da Atlas Copco são divididos em vários tipos de acordo com diferentes posições de instalação e meios de resfriamento, que podem se adaptar com precisão às necessidades de diferentes modelos de compressores de ar e cenários de aplicação, oferecendo aos clientes opções diversificadas.

Classificado de acordo com a posição de instalação, inclui principalmente três produtos principais: um é o resfriador de óleo, especialmente usado para resfriar o óleo lubrificante circulante, para evitar que a alta temperatura do óleo afete o efeito de lubrificação e a vida útil do óleo, geralmente instalado após o sistema de separação óleo-gás, é o principal componente de dissipação de calor do compressor de ar de parafuso de injeção de óleo; O segundo é o pós-resfriador, a função principal é resfriar o ar comprimido, instalado após a porta de exaustão do compressor de ar, pertence à configuração padrão do compressor de ar, quase todos os compressores de ar precisam ser equipados; O terceiro é o intercooler, especialmente projetado para compressores de ar de vários estágios. É usado para resfriar o ar comprimido entre todos os níveis de compressão. Pode efetivamente reduzir o consumo de energia do próximo estágio de compressão e melhorar a eficiência de compressão de toda a máquina. É amplamente utilizado em equipamentos de compressor de ar de alta pressão e ultra-alta pressão.

De acordo com a classificação do meio de resfriamento, ele pode ser dividido em três categorias: resfriamento a ar, resfriamento a água e resfriamento misto.  Entre eles, o tipo resfriado a ar (série TD) adota estrutura de dissipação de calor com aleta de alumínio, contando com resfriamento por ventilação forçada por ventilador, sem fonte externa de água, instalação flexível e conveniente, especialmente adequada para áreas com escassez de água, equipamentos móveis e unidades fixas de pequeno e médio porte; tipo resfriado a água (série HD) adota estrutura de aço inoxidável, água fria e fluxo de ar comprimido ao contrário, alta eficiência de troca de calor e baixo consumo de energia, adequado para áreas com abundância de água, unidades grandes e ambientes de alta temperatura; O tipo de resfriamento híbrido combina as vantagens do resfriamento a ar e do resfriamento a água. A área central adota resfriamento a água para garantir o efeito de resfriamento, e a área de borda adota resfriamento a ar para se adaptar ao ambiente. Ele foi especialmente projetado para condições extremas de trabalho ou equipamentos que exigem precisão de resfriamento extremamente alta.

DC Compressor possui uma equipe de seleção profissional, que pode recomendar com precisão o tipo de refrigerador mais adequado para os clientes de acordo com o modelo, potência, volume de exaustão, pressão de trabalho e ambiente operacional do compressor de ar do cliente (como fonte de água, temperatura ambiente, etc.) para garantir que o efeito de resfriamento corresponda perfeitamente aos requisitos de operação do equipamento.

Qual é a diferença entre a estrutura e o princípio de funcionamento do Air Compressor Cooler?

O design da estrutura do refrigerador do compressor de ar da Atlas Copco e o princípio de funcionamento serão diferentes de acordo com os diferentes tipos de resfriamento, mas o núcleo gira em torno do desenvolvimento de "transferência de calor eficiente", todas as peças cooperam para obter um efeito de resfriamento estável.

Do ponto de vista estrutural, o refrigerador resfriado a ar é composto principalmente de aletas de troca de calor de alumínio, tubos de troca de calor, ventiladores de fluxo axial, motores de ventiladores, tampas de proteção, drenos e suportes.  As aletas de alumínio e os tubos de troca de calor adotam um design integrado para melhorar significativamente a eficiência da condução de calor, o ventilador e o motor cooperam para obter ventilação forçada e a tampa protetora garante a operação segura do equipamento.  O refrigerador resfriado a água é composto por um conjunto de tubos de troca de calor de aço inoxidável, carcaça, tampa final, interface de entrada e saída, saída de esgoto e dreno. O material de aço inoxidável garante resistência à corrosão e vida útil do equipamento. A tampa final foi projetada para posterior desmontagem e manutenção.  Além disso, todos os tipos de refrigeradores são equipados com sensores de temperatura, indicadores de pressão diferencial, interfaces de válvulas de segurança e sistemas de drenagem automática para monitoramento do status operacional e proteção de segurança.

Em termos de princípio de funcionamento, a lógica de operação do refrigerador resfriado a ar é simples e eficiente: fluido de alta temperatura (ar ou óleo lubrificante) flui através do tubo de troca de calor de alumínio, e o fluxo de ar forçado é gerado após a partida do ventilador, e o calor é rapidamente dissipado na atmosfera através das aletas, conseguindo assim o resfriamento.  O ventilador adota um design de controle automático de temperatura, que pode ajustar automaticamente a velocidade de acordo com a temperatura do fluido e realizar uma operação com economia de energia, garantindo o efeito de resfriamento.  Os refrigeradores resfriados a água usam tecnologia de troca de calor em contracorrente, o fluido de alta temperatura flui dentro do tubo de troca de calor, a água de resfriamento flui ao contrário fora do tubo, este design em contracorrente pode maximizar a eficiência da troca de calor, o calor é transferido para a água de resfriamento através da parede do tubo e, em seguida, continuamente levado pela água de resfriamento.  O separador de umidade embutido no refrigerador coletará a água líquida condensada e, finalmente, drenará através do escorredor automático para completar as tarefas duplas de resfriamento e desidratação.

A equipe técnica da DC Compressor tem um profundo conhecimento da estrutura e do princípio de funcionamento de vários resfriadores e pode fornecer aos clientes descrições detalhadas dos produtos e orientações de operação para ajudar os clientes a dominar rapidamente a lógica de operação do equipamento e determinar com precisão o status de operação do equipamento.

Quais são os modelos convencionais e as principais vantagens do refrigerador de compressor de ar?

A Atlas Copco construiu uma variedade de produtos de séries de resfriadores de alto desempenho com acúmulo de tecnologia centenária. Cada modelo de série se adapta a diferentes cenários, com múltiplas vantagens como alta eficiência, durabilidade e inteligência, tornando-se a primeira escolha dos clientes industriais globais.

A série de resfriadores padrão principal cobre quatro tipos de núcleo: pós-resfriador resfriado a ar da série TD, elemento de resfriamento integrado em alumínio, com design de baixa resistência ao vento, nível de proteção do ventilador até IP55, adequado para compressores de ar de pequeno e médio porte da série GA / GX / GZ, amplamente utilizado na fabricação de pequeno e médio porte, processamento de hardware e outras indústrias; O pós-resfriador resfriado a água da série HD adota estrutura de feixe de tubos de aço inoxidável, baixo consumo de água e separador de umidade embutido, adequado para compressor de ar grande da série GA / GA +, que é a escolha principal de grandes empresas industriais, como indústria siderúrgica e química; O intercooler da série IC, projetado para compressão de vários estágios, capacidade de pressão ≥25bar, faixa de resfriamento de estágio único ≥50℃, é uma parte essencial do compressor de ar de alta pressão e ultra-alta pressão.

Em comparação com os resfriadores comuns, os resfriadores da Atlas Copco têm cinco vantagens principais: primeiro, maior eficiência de troca de calor, o design otimizado do canal de fluxo torna a eficiência de troca de calor 15-20% maior do que os resfriadores comuns e pode atingir resfriamento rapidamente; em segundo lugar, materiais superiores, alumínio resfriado a ar, aço inoxidável 316L resfriado a água, resistência à corrosão, resistência ao desgaste, resistência a altas temperaturas e maior vida útil; Terceiro, o controle inteligente é mais preciso, o sensor de temperatura integrado e a operação de ligação PLC podem alcançar um controle preciso da temperatura e reduzir ainda mais o consumo de energia; quarto, a manutenção é mais conveniente, o design modular é fácil de desmontar e limpar, reduz o tempo de inatividade do equipamento; quinto, seguro e confiável, interface de válvula de segurança integrada, pode prevenir eficazmente danos por sobrepressão, o produto atende totalmente ao padrão de qualidade ISO 9001.

A DC Compressor, como fornecedor parceiro autorizado da Atlas Copco, tem uma capacidade de fornecimento estável de uma gama completa de produtos de refrigeração. Ele pode combinar rapidamente o modelo de cooler correspondente de acordo com os modelos e necessidades dos equipamentos do cliente para garantir o ajuste perfeito entre produtos e equipamentos.

Falhas comuns do refrigerador do compressor de ar

Refrigerador a longo prazo em alta temperatura, ambiente operacional de alta carga, ou devido à manutenção inadequada, pode aparecer uma série de falhas.  A solução oportuna de problemas e medidas de solução científica podem efetivamente evitar a expansão da falha e reduzir as perdas por desligamento do equipamento.  O Compressor DC combina anos de experiência em serviços, resume falhas comuns e soluções correspondentes de resfriadores e fornece orientação prática aos clientes.

Se a temperatura de exaustão for muito alta para causar o desligamento do equipamento, quatro causas principais devem ser investigadas primeiro: bloqueio das aletas resfriadas a ar, incrustações na tubulação resfriada a água, falha do ventilador e fluxo insuficiente de água de resfriamento.  As soluções correspondentes são: soprar o pó do lado interno da aleta com ar comprimido; remoção de incrustações na tubulação por limpeza química; verificar se o motor do ventilador e a correia estão danificados e repará-los ou substituí-los a tempo; ajustando a válvula de água para aumentar o fluxo de água de resfriamento.

Se for encontrado vazamento no resfriador, ele será causado principalmente por vedações envelhecidas, corrosão dos tubos de troca de calor ou parafusos soltos nas tampas.  Neste momento, é necessário substituir o anel de vedação envelhecido; reparar ou substituir o tubo de troca de calor corroído; aperte os parafusos da tampa final uniformemente para evitar vazamentos causados ​​por tensão irregular.

Quando a drenagem do condensado não é suave, há uma grande probabilidade de o dreno estar bloqueado, o separador de umidade estar sujo ou a diferença de pressão do sistema ser insuficiente.  A solução é limpar ou substituir o ralo; desmonte e limpe a balança no separador de umidade; verifique a pressão do sistema para garantir que o diferencial de pressão atenda aos requisitos de drenagem.

Se houver muita perda de pressão no equipamento, é necessário focar em três aspectos: incrustações ou deposição de carbono dentro do resfriador, válvulas de entrada e saída não estão totalmente abertas e tubulações estão bloqueadas.  As impurezas internas podem ser removidas por limpeza química; status da válvula verificado para garantir abertura completa; tubos entupidos desbloqueados para restaurar a circulação normal.

Quais são os pontos-chave da manutenção diária do refrigerador do compressor de ar?

A manutenção regular e científica é fundamental para prolongar a vida útil dos resfriadores de compressor de ar da Atlas Copco e garantir sua operação estável.  Combinado com as características do produto e a experiência do setor, o DC Compressor analisa pontos e processos de manutenção detalhados para os clientes, para ajudá-los a estabelecer um sistema de manutenção perfeito.

No ciclo de manutenção devem ser rigorosamente observadas as seguintes normas: limpeza superficial das aletas dos coolers refrigerados a ar, uma vez a cada 2.000 horas ou 3 meses; limpeza interna dos conjuntos de refrigeradores refrigerados a água, uma vez a cada 8.000 horas ou 1 ano; inspeção de ralos de todos os tipos de refrigeradores, uma vez por mês; substituição das vedações das tampas dos refrigeradores resfriados a água, uma vez a cada 2 anos; motores de ventiladores e correias para refrigeradores refrigerados a ar, uma vez a cada 4.000 horas.

Diferentes tipos de procedimentos de manutenção de resfriadores têm sua própria ênfase.  A limpeza do refrigerador resfriado a ar deve seguir rigorosamente o processo de "inspeção dos componentes do tratamento de manchas de óleo de limpeza de alívio de pressão de desligamento": primeiro pare a operação do equipamento, desconecte a fonte de alimentação, libere a pressão do sistema; use ar comprimido de 0,4-0,6 MPa para purgar a poeira do lado interno da aleta; se a barbatana apresentar mancha forte de óleo, limpe com detergente neutro, depois enxágue com água limpa e seque; finalmente, verifique se a pá do ventilador e a tampa protetora estão intactas para garantir que não haja danos.

A limpeza do refrigerador resfriado a água deve ser realizada de acordo com "fechar a válvula e remover a tampa - limpeza química - lavagem com água limpa - substituir o teste de pressão da vedação": fechar a válvula de entrada e saída da água de resfriamento, remover a tampa da extremidade; circular um agente especial de limpeza de tubos para remover incrustações e óleo nos tubos; lave completamente o interior do feixe de tubos com água limpa; substitua a nova vedação e remonte e, finalmente, realize o teste de pressão (a pressão de teste é 1,2 vezes a pressão de trabalho) para garantir que não haja vazamento.

A manutenção do sistema de drenagem não pode ser ignorada: verifique regularmente o estado de funcionamento do escorredor automático para garantir uma drenagem suave; limpe o elemento filtrante do escorredor e substitua regularmente as peças envelhecidas; no inverno, devem ser tomadas medidas anticongelantes para adicionar anticongelante ao sistema de refrigeração de água para evitar rachaduras de congelamento na tubulação.

O DC Compressor lembra regularmente os clientes de realizar trabalhos de manutenção e fornece manuais detalhados de instruções de manutenção e treinamento profissional para os clientes, para ajudá-los a dominar as habilidades de manutenção e reduzir as taxas de falhas do equipamento.

Quais são as principais recomendações para a seleção e instalação do refrigerador do compressor de ar?

A seleção correta e a instalação padrão são pré-requisitos para o desempenho ideal dos refrigeradores de compressor de ar da Atlas Copco.  O Compressor DC combina um grande número de casos práticos para fornecer aos clientes sugestões direcionadas de seleção e instalação para ajudá-los a evitar problemas comuns.

Três princípios básicos devem ser seguidos na seleção: um é combinar os parâmetros do equipamento, selecionar o refrigerador correspondente de acordo com os parâmetros principais, como potência, volume de exaustão e pressão de trabalho do compressor de ar, para garantir que a capacidade de resfriamento corresponda aos requisitos do equipamento; a outra é adaptar-se às condições ambientais. Se a temperatura ambiente ultrapassar 35°C, é necessário selecionar produtos com capacidade de resfriamento aumentada em 10-15%, de modo a evitar que o ambiente de alta temperatura afete o efeito de resfriamento; Terceiro, considerando a fonte e a qualidade da água, o sistema refrigerado a água deve ser selecionado de acordo com a situação da fonte de água. Na área com qualidade de água dura, recomenda-se utilizá-la com amaciante de água para reduzir o risco de incrustações na tubulação.

Quatro pontos devem ser observados durante a instalação: ao instalar coolers refrigerados a ar, é necessário garantir que seja reservado um espaço de ≥500mm ao redor do equipamento para garantir uma ventilação suave e evitar dissipação de calor devido à má ventilação; válvulas e manômetros devem ser instalados na entrada e na saída dos refrigeradores refrigerados a água para facilitar a manutenção subsequente e o monitoramento da pressão; o espaço de desmontagem deve ser reservado durante a instalação para facilitar a posterior limpeza, manutenção e substituição de peças; A porta de exaustão do refrigerador deve ser instalada para baixo para garantir a descarga suave da água condensada e evitar o acúmulo de água que afeta o efeito de resfriamento e a vida útil do equipamento.

Além disso, durante o processo de seleção e instalação, se o cliente tiver alguma dúvida, a equipe técnica profissional da DC Compressor pode fornecer orientação individual, combinando com o cenário real de produção do cliente, modelo do equipamento e outros detalhes, para fornecer esquema de seleção preciso e desenhos de instalação, para garantir que a especificação de instalação do refrigerador, operação estável.

Sobre o compressor DC?

Os refrigeradores da Atlas Copco são a primeira escolha dos clientes industriais globais devido à sua elevada eficiência de transferência de calor, materiais de alta qualidade e controlo inteligente, mas também é importante escolher fornecedores fiáveis.  Compressor DC como fabricantes, fornecedores e fábricas profissionais de refrigeradores de compressor de ar na China, com múltiplas vantagens essenciais, bem-vindos para consultar e comprar.

Temos um sistema completo de cadeia de suprimentos e recursos industriais abundantes. Como fornecedor cooperativo autorizado da Atlas Copco, podemos garantir que todos os refrigeradores são originais e genuínos e garantir a qualidade do produto desde a origem.  Com sede em Xangai, com escritórios em Jiangsu, Zhejiang e outras regiões, formou uma rede de serviços que cobre o cinturão industrial central do Delta do Rio Yangtze, que pode realizar um fornecimento rápido e reduzir significativamente o ciclo de entrega.  De acordo com as necessidades dos diferentes clientes, fornecemos soluções diversificadas de compras, apoiamos compras em massa, compras personalizadas, mas também de acordo com as necessidades da marca do cliente para fornecer uma variedade de canais de vendas e preços preferenciais, para ajudar os clientes a reduzir os custos de compras.

Em termos de serviço, estabelecemos um sistema de serviço de ciclo de vida completo: fornecendo orientação de seleção profissional aos clientes antes das vendas e recomendando os melhores produtos em combinação com parâmetros de equipamentos e requisitos de cenário; fornecimento de orientação de instalação, consultoria técnica e outros serviços durante as vendas para auxiliar os clientes na instalação padronizada; fornecendo manutenção 7x24 horas e inspeção pós-venda regular, realizando inspeção telefônica uma vez por mês, inspeção no local trimestralmente e investigando ativamente possíveis problemas.

Com rigoroso controle de qualidade, sistema de serviço perfeito e boa reputação no mercado, a DC Compressor atendeu milhares de empresas em vários setores ao redor do mundo, abrangendo aço, química, automobilística, médica, novas energias, alimentos e bebidas e outras áreas.  Escolha o Compressor DC, não apenas para adquirir um refrigerador Atlas Copco de alta qualidade, mas também para obter um parceiro de serviço de equipamentos industriais profissional e confiável, garantindo a operação estável do equipamento e reduzindo os custos operacionais.
