Tanque de armazenamento de ar

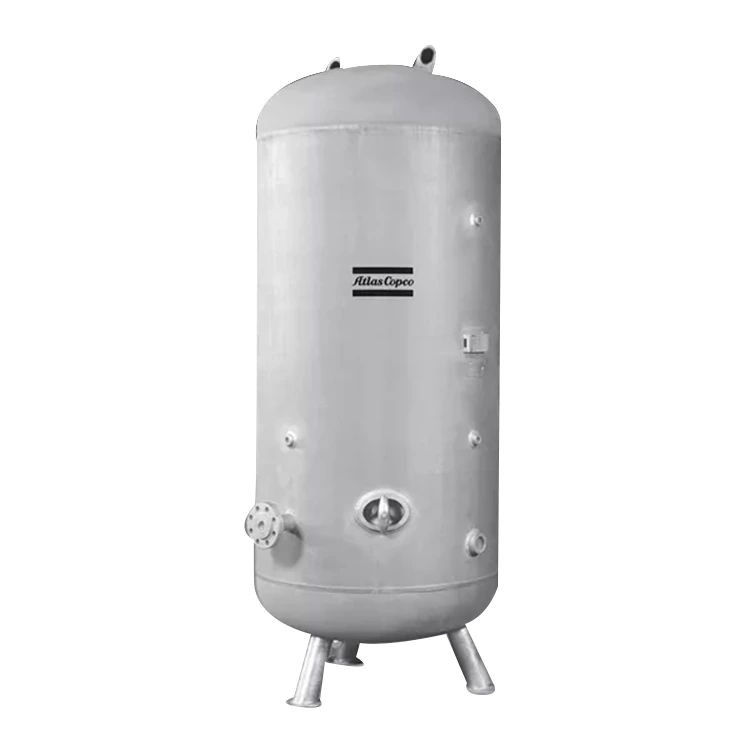

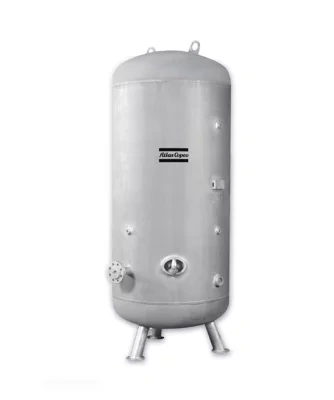

Tanques de armazenamento de ar de alta pressão HTA

Economia de energia para aplicações de alta pressão

Os tanques de armazenamento de ar de alta pressão HTA da Atlas Copco fornecem ar comprimido a uma pressão constante, armazenando ar comprimido para atender aos picos de demanda. Ao evitar ciclos excessivos de carga/descarga, economizam energia e prolongam a vida útil do compressor de ar. Os HTAs são ideais para aplicações de alta pressão.

Adequado para diversas condições de campo

O HTA pode operar efetivamente em temperaturas ambientes que variam de -10°C/14°F a +55°C/131°F e é adequado para manusear ar comprimido úmido e quente. Um dreno de condensado é opcional.

Alta confiabilidade

Usamos o método de cálculo dinâmico de elementos finitos para calcular resistência, tensão, pulsação e vibração, e projetamos o HTA com base nos resultados do cálculo, proporcionando excelente confiabilidade (CE 97/23 – ASME seção VIII, div 3).

Vantagens Tecnológicas

Vantagens Técnicas

■Seleção Segura

Os tanques de gás HTA são facilmente compatíveis com compressores projetados para pressão de 45 bar e temperatura de 55°C/131°F.

■Construção Robusta

Tanques seguros de metal galvanizado por imersão a quente oferecem proteção superior.

■Fácil instalação

Equipado com orifícios de montagem de fácil acesso para instalação conveniente.

O que é um tanque receptor de ar?

Os tanques receptores de ar, às vezes chamados de tanques de armazenamento de ar comprimido, são um componente crucial dos sistemas de ar comprimido. Seu objetivo principal é armazenar temporariamente ar comprimido para acomodar os picos de demanda do sistema e otimizar a eficiência operacional da planta.

O papel do tanque de armazenamento de ar

Teoricamente falando, sua unidade compressora de ar pode operar sem um tanque receptor de ar. Porém, a ausência de um componente no sistema de ar aumentará os ciclos de carga e descarga do compressor, impondo-lhe uma carga mais pesada. É importante lembrar que o ciclo de carga e descarga depende das flutuações da demanda em suas instalações.

O tanque de armazenamento de ar desempenha um papel crucial em sistemas pneumáticos. Eles são usados ​​para armazenar ar comprimido antes que ele entre no sistema ou equipamento de tubulação. Resumindo, o tanque receptor de ar atua como um amortecedor entre o compressor e as flutuações de pressão causadas por mudanças na demanda.

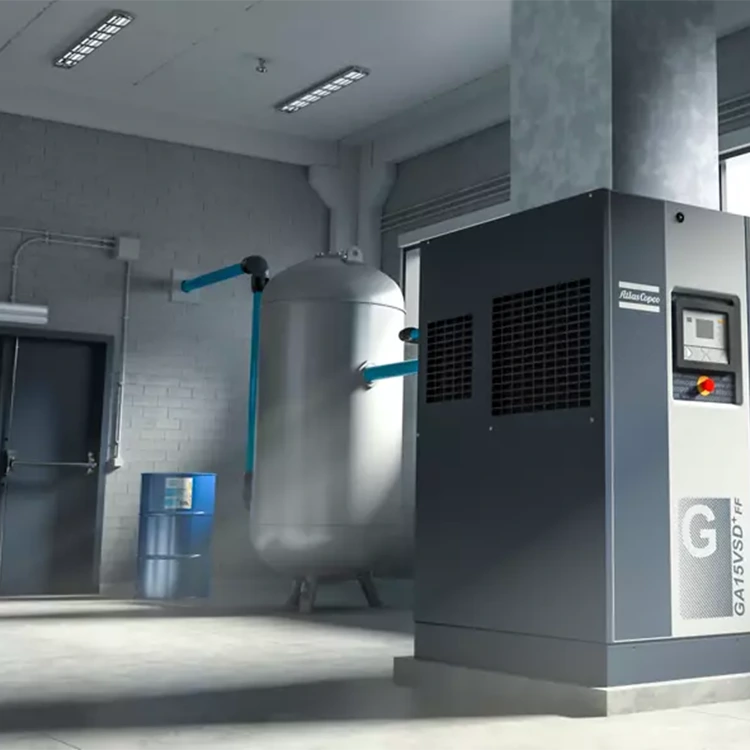

Alguns compressores de ar são “montados em tanque”, o que significa que são fornecidos como uma unidade completa e instalados na parte superior do tanque receptor de ar. O uso de compressores de ar tipo tanque não apenas economiza espaço, mas também reduz o custo inicial de instalação necessário para a instalação de secadores individuais. Essa configuração é muito comum em compressores de ar pequenos e a potência de saída geralmente não excede 26 quilowatts (ou 35 cavalos). Grandes compressores de ar não são adequados para projetos de instalação em tanques, pois isso resultaria em uma configuração pesada na parte superior, potencialmente representando riscos à segurança.

A utilização de reservatórios de ar em sistemas pneumáticos pode reduzir a circulação excessiva e garantir uma pressão de ar constante, o que é crucial para manter a eficiência dos compressores e prolongar a sua vida útil.

Tipos de receptores de ar

Existem vários tipos de receptores de ar para atender às necessidades específicas da aplicação. Entre os mais comuns estão os receptores de ar úmido e os receptores de ar seco.

Instale um reservatório de ar úmido entre o compressor de ar e o secador. Esses tanques de armazenamento armazenam ar comprimido não tratado e ajudam a remover a umidade antes que o ar entre no sistema de secagem, desempenhando um papel crucial na melhoria do desempenho do secador. Esta etapa pode garantir a melhoria da eficiência do processo de secagem.

Por outro lado, o reservatório de ar seco armazena o ar comprimido processado e normalmente é instalado após o compressor de ar e secador. Sua principal função é manter a integridade do ar seco e garantir o desempenho estável e confiável do sistema.

Como selecionar corretamente um tanque receptor de ar?

Uma boa regra para selecionar um tanque de armazenamento de ar é permitir 3-4 galões de ar por vazão CFM, ou 10-15 litros por litro de ar comprimido por segundo, dependendo do tipo de compressor de ar usado e da aplicação. Semelhante à seleção do compressor de ar, vários fatores devem ser considerados ao determinar as especificações apropriadas do tanque receptor de ar para o seu sistema. Os seguintes fatores são fortemente recomendados:

Minimizando flutuações/quedas de pressão: O tanque receptor de ar é utilizado para minimizar flutuações de pressão que podem afetar o processo de produção e a qualidade do produto. Ao escolher o tanque receptor de ar correto para o seu compressor, dois valores precisam ser observados: a pressão de saída do compressor e os requisitos de aplicação no ponto de uso. Observe que o ar comprimido armazenado no tanque receptor de ar só é útil quando sua pressão é suficiente para suportar o processo correspondente. Portanto, deve ser levado em consideração o tempo durante o qual o tanque receptor de ar fornece gás na pressão exigida pelo usuário/equipamento final (em minutos).

Atenda às demandas de ar de pico de curto prazo: Se a demanda de ar comprimido flutuar drasticamente ao longo do dia, a demanda de pico deverá ser considerada para garantir que a pressão do sistema não caia abaixo dos níveis permitidos. Os tanques de armazenamento de ar fornecem armazenamento para atender às demandas de ar de pico de curto prazo que o compressor não consegue atender. Suas necessidades de ar podem variar dependendo da hora do dia, dos horários dos turnos ou até mesmo de necessidades excepcionais (como o uso ocasional de máquinas de jato de areia ou máquinas de jato de meios abrasivos). Uma compreensão completa da sua aplicação de ar comprimido, da taxa de fluxo de ar necessária (CFM ou litros por segundo) e dos picos de pressão esperados do seu sistema é altamente benéfica, pois determina quanto fluxo de ar comprimido é necessário para evitar falta de ar em qualquer parte do processo.

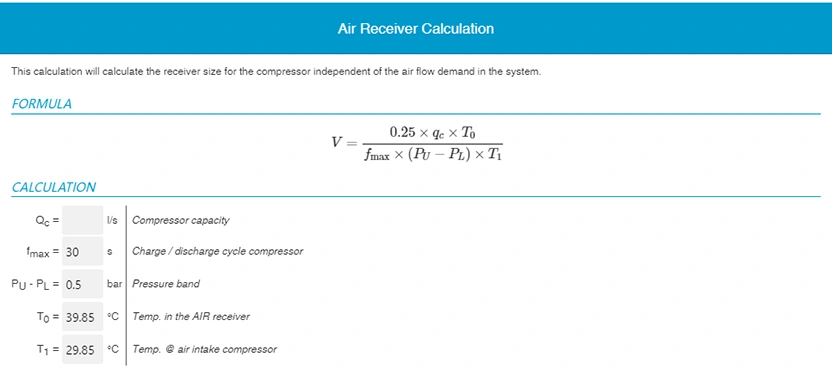

Cálculo do receptor aéreo
