O secador de ar refrigerado tipo F da Atlas Copco utiliza um trocador de calor três em um que combina separadores ar/ar, ar/refrigerante e água. Isto remove eficazmente a água líquida separada após o resfriamento e pré-resfria o ar comprimido, melhorando a eficiência da troca de calor.
O ar comprimido atende a muitos campos industriais diferentes. Precisa estar limpo e seco em todos os lugares, a todo momento. O ar comprimido bruto contém impurezas sólidas, líquidas e gasosas. Essas substâncias podem danificar o sistema de ar e os produtos acabados. A umidade é uma parte fundamental do ar não tratado. Isso pode causar problemas como ferrugem na tubulação, desgaste prematuro de ferramentas pneumáticas e deterioração do produto.
1. Evitando os perigos da umidade
Quando o ar ao nosso redor é comprimido, a concentração de vapor d'água e partículas nele aumenta acentuadamente. Por exemplo, o ar ambiente interno é comprimido a 7bar (e)/100 psig, aumentando o teor de vapor ou umidade em aproximadamente 8 vezes, e depois resfriado para formar água líquida. A quantidade de água depende da aplicação específica. Na verdade, o ar comprimido pode conter três formas de água: água líquida, névoa de água (névoa) e vapor (gás). Portanto, é extremamente crucial remover efetivamente a umidade do ar comprimido.
2. A umidade do ar pode causar

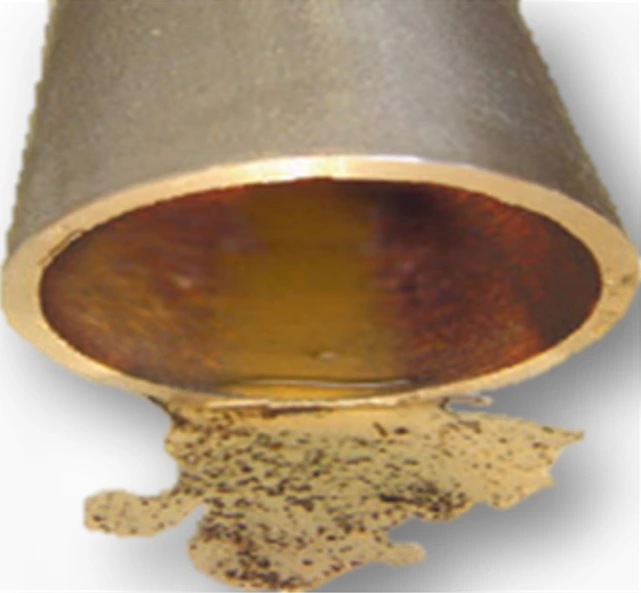

− Corrosão das tubulações de ar comprimido.
− Danos e mau funcionamento de equipamentos pneumáticos.
− Corrosão da tubulação, causando vazamentos de ar comprimido.
- A má qualidade do revestimento leva à deterioração do processo de pulverização eletrostática.
- Diminuição da qualidade do produto final.
3. Princípio de desidratação de secadores refrigerados

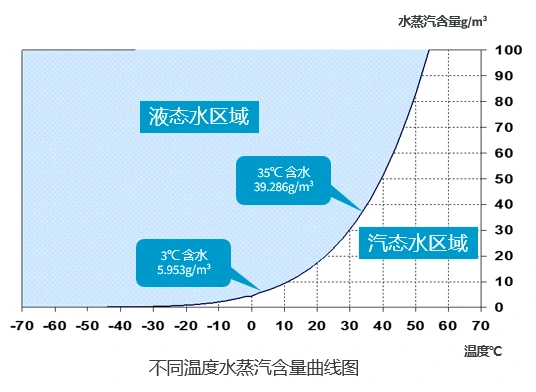

A figura mostra que o ar contém diferentes quantidades de vapor d'água em diferentes temperaturas. O ar esfria e o nível de vapor d'água também diminui. A curva possui pontos que marcam os níveis de vapor de água saturado. A temperatura para cada um desses pontos é o ponto de orvalho. Um ponto de orvalho mais baixo significa menos vapor de água no ar comprimido. Os secadores de ar refrigerado usam esta regra física. Eles permitem que o ar comprimido troque calor pelo refrigerante. Esta ação reduz a temperatura do ar comprimido. O vapor d'água do ar resfriado se transforma em água líquida. Este líquido é drenado do sistema. Por exemplo, o teor de vapor de água saturado do ar comprimido a 35 ℃ é 39,286 g/m³. Após troca de calor com o refrigerante e resfriamento a 3°C, o teor de vapor de água saturado é de 5,953g/m³. A diferença de 33,333g/m³ indica a quantidade de água retirada após resfriamento e desidratação pelo liofilizador. Ou seja, após a passagem do ar comprimido pelo liofilizador, aproximadamente 85% da umidade é removida, garantindo que a secagem do ar comprimido atenda aos requisitos do processo produtivo.

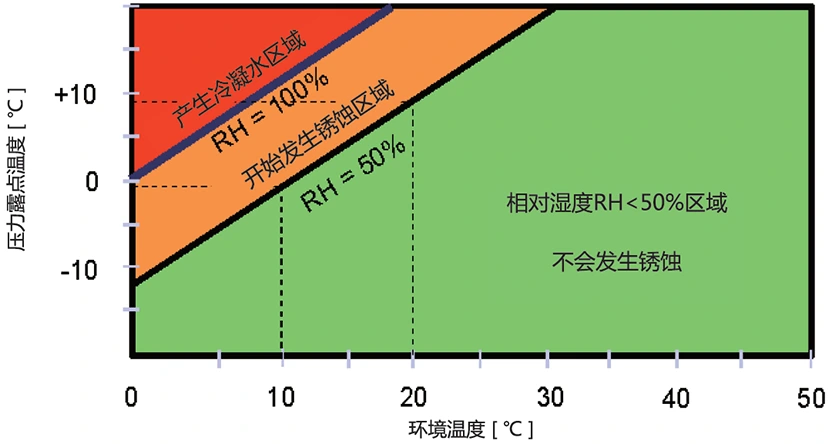

Análises mais aprofundadas mostram que o resfriamento do ar comprimido apenas transforma o vapor d'água em água líquida. Em seguida, ele separa essa água líquida do ar comprimido. A má drenagem permite que a água líquida flua de volta para os tubos a jusante com o ar comprimido. O resultado desejado de separação da água não será alcançado desta forma. O ar comprimido condensado tem 100% de umidade relativa. A temperatura do ar precisa aumentar para diminuir essa umidade. Sem esse aumento de temperatura, o vapor de água no ar comprimido ainda irá corroer canos e ferramentas pneumáticas. A umidade relativa do ar comprimido cai quando aquecido. O ar comprimido resfriado, condensado e desidratado precisa de um aumento de temperatura. Isso reduz a umidade para menos de 50%.

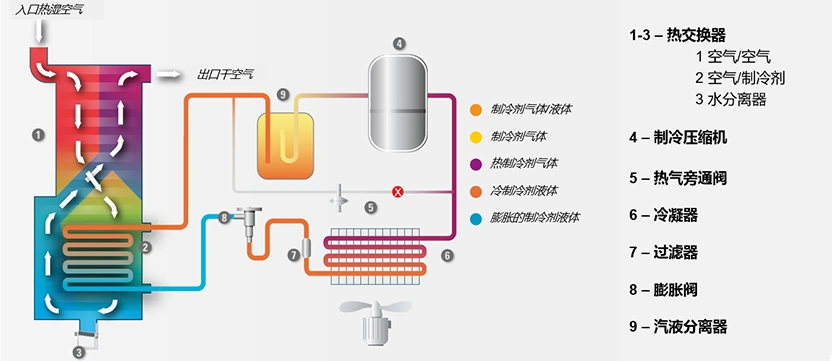

O secador de ar refrigerado tipo F da Atlas Copco emprega um trocador de calor três em um que combina separadores de ar/ar, ar/refrigerante e água. Isto remove eficazmente a água líquida separada após o resfriamento e pré-resfria o ar comprimido, melhorando a eficiência da troca de calor. Simultaneamente, aquece o ar comprimido desidratado a uma temperatura 10°C inferior à temperatura de entrada, garantindo que a umidade relativa do ar comprimido após o tratamento seja inferior a 50%, evitando a corrosão e alcançando o verdadeiro efeito de desidratação de um secador de ar refrigerado.

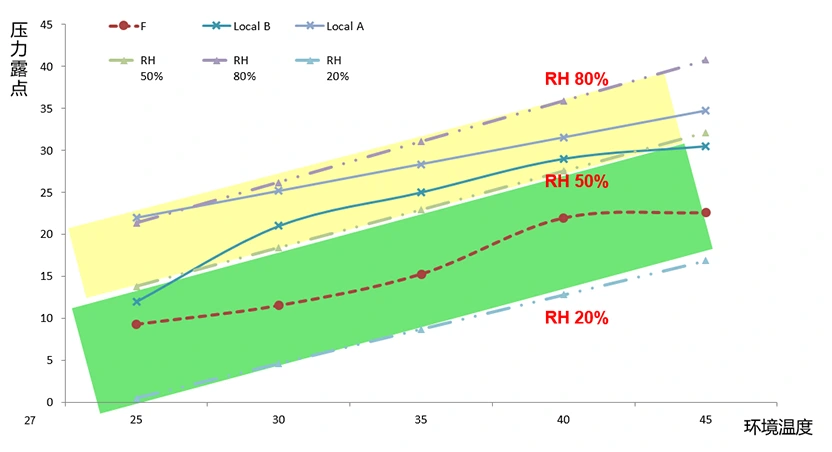

Conforme mostrado nos dados medidos abaixo, com uma pressão de entrada de ar comprimido de 7 Bar, uma temperatura de entrada de 35°C, um ponto de orvalho de pressão de 7°C e uma temperatura de exaustão final de 25°C, a umidade relativa do ar é de 30%, evitando efetivamente a corrosão de tubulações e equipamentos que utilizam ar.

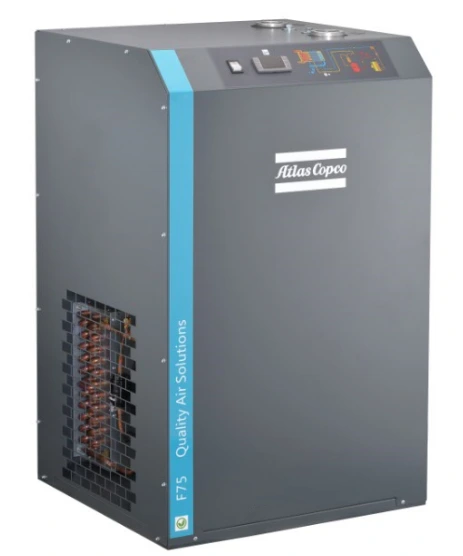

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 e F400)
Escopo de fornecimento padrão: O F6-400 é um secador de ar comprimido refrigerado refrigerado a ar. A unidade de secagem inclui todas as tubulações internas, acessórios e sistemas elétricos. É composto por um compressor de refrigeração de alto desempenho e acionamento direto, um motor totalmente fechado refrigerado a ar e sistemas de lubrificação, resfriamento e condicionamento.

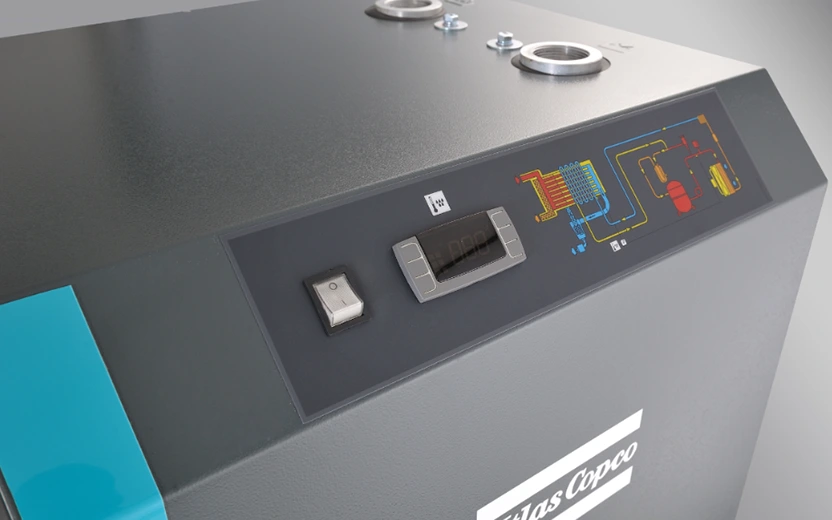

A secadora está alojada em um gabinete à prova de som. O painel frontal possui um módulo de controle de computador com um botão iniciar/parar e um display de ponto de orvalho.
O F6-400 foi projetado para operação contínua sob as condições mais extremas. Todas as peças rotativas são totalmente fechadas, evitando contaminação e garantindo uma operação confiável e de longo prazo. O sistema de resfriamento da secadora foi projetado especificamente para funcionar bem em temperaturas ambientes de até 45°C/113°F.
Descrição do componente:
